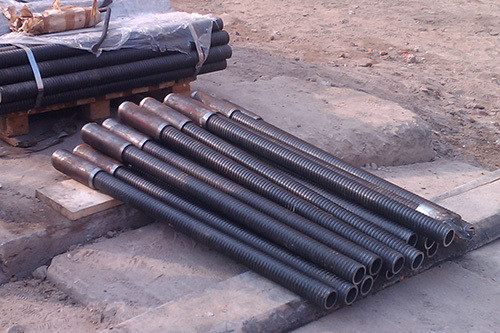

АНКЕРА ATLANTJET

Технология Atlant JET

Модификацией технологии Атлант является ее совмещение с технологией струйной цементации грунтов (jet-grouting) при давлении 20 МПа. Для реализации струйной цементации буровую головку оснащают форсунками, а в муфтовое соединение устанавливают дополнительные уплотняющие элементы из алюминия.

Основным преимуществом данной технологии является существенное увеличение диаметра анкера/сваи в сравнении с обычной инъекционной технологией.

Сопоставление технологий показывает, что если при стандартной технологии Атлант диаметр свай обычно составляет 150-200 мм, то при использовании высоких давлений диаметр составляет 400-700 мм.

Применение струйной технологии в ряде случаев оправдано. К таким случаям относится устройство свай в слабых грунтах, когда для обеспечения несущей способности следует увеличить диаметр сваи, а других задачах увеличение диаметра сваи необходимо для обеспечения пересечения свай, например, при создании технологических экранов между строящимися котлованами и близко расположенными зданиями и т.п.

Один технологический этап

Грунтовые анкера и сваи по технологии AtlantJET устраиваются при нисходящем бурении до проектной отметки с подачей цементного раствора В:Ц=1,0 при давлении 200 атм.

Цементный раствор выполняет две функции. Во-первых, данный раствор является буровым раствором, транспортирующим частицы разрушенного грунта на поверхность. Во-вторых, цементный раствор является первичным инъецирующим раствором, который заполняет пустоты, трещины и пропитывает окружающий грунт. Именно поэтому особенно важно, чтобы в процессе бурения раствор постоянно изливался из устья скважины, т.к. наличие выхода раствора на поверхность гарантирует качество инъекции окружающего грунта.

Следует отметить, что варьируя давление цементного раствора, можно увеличить диаметр корня анкера. Таким образом, целесообразно увеличивать подаваемое давление при устройстве корня анкера для повышения несущей способности по грунту.

Крепление

Грунтовые анкера AtlantJET не требуют предварительного натяжения в связи с высокой жесткостью конструкции.

При установке узла крепления винтового анкера AtlantJET достаточно производить затягивание гайки при помощи ключа с моментом закручивания 40-50 кгс∙м.

Крепление, а также испытания винтовых анкеров AtlantJET должны производиться после набора прочности цементным камнем. Соответствующий срок определяется при подборе состава цементного раствора. Рекомендуемый срок – 28 дней.
